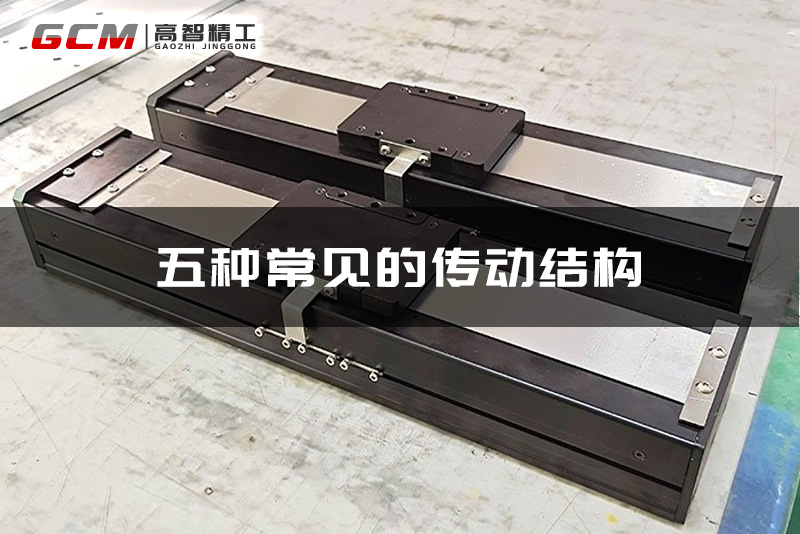

五种常见的传动结构

传动机构是机械系统的核心动力传递单元，不同传动方式在效率、精度和适用场景上差异显著。本文将从技术原理、性能参数及行业应用三个维度，深度解析五大主流传动机构的特点，并提供选型决策模型。

1. 齿轮传动：高效重载的经典方案

技术特点：

传动效率高达98%，但噪音问题突出（可达85dB）。

精度等级：DIN 5级（齿距误差±3μm）至DIN 12级（±50μm）。

润滑要求：需定期添加NLGI 2级锂基脂，工作温度-20℃至120℃。

行业应用：

汽车变速箱：行星齿轮组实现多速比变速，传动效率损失＜2%。

工业减速机：摆线针轮减速比可达1:87，扭矩输出达20,000Nm。

高智精工方案：针对机器人关节模组，开发谐波减速齿轮，背隙＜1弧分，寿命＞10,000小时。

2. 皮带传动：经济轻载的柔性选择

设计要点：

同步带：HTD 8M型（节距8mm）承载能力可达500N/m，适合3D打印机。

平皮带：摩擦系数0.3-0.5，需张紧力F=2T/d（T为扭矩，d为轮径）。

局限与突破：

弹性变形导致定位误差±0.1mm，高智精工研发碳纤维增强型同步带，刚度提升40%。

案例：某食品包装线采用聚氨酯同步带，速度1.5m/s，年维护成本降低60%。

3. 链条传动：耐恶劣环境的可靠方案

性能参数：

抗拉强度：ISO 606标准滚子链，16A型号破断载荷≥31.1kN。

节距误差：ANSI标准链条累计误差＜0.15%。

创新设计：

密封链：内置O型圈润滑结构，维护周期延长至6个月。

工程塑料链：耐腐蚀，适合电镀生产线，承载能力达200kg/m。

应用场景：某物流分拣系统采用双节距输送链，日均运行18小时，故障率＜0.1%。

4. 蜗轮蜗杆：自锁安全的升降专家

关键技术：

导程角＜5°时实现自锁，效率仅40-70%。

材料配对：锡青铜蜗轮配渗碳钢蜗杆，硬度差HB80以上。

行业痛点解决：

电梯行业：采用二次包络蜗杆，承载能力提升30%，噪音降至65dB以下。

高智精工方案：为舞台升降设备定制模组化蜗杆箱，集成刹车与编码器，定位精度±0.1mm。

5. 直线电机：精密传动的未来趋势

技术革命：

直接驱动：消除反向间隙，加速度可达10g（传统丝杠仅0.5g）。

精度突破：光栅闭环控制实现±0.01μm级定位，超越机械传动极限。

行业颠覆案例：

某半导体封装设备采用高智精工直线电机模组后：

贴装速度从30,000CPH提升至45,000CPH

精度从±15μm提升至±3μm

设备稼动率从85%提高至98%

选型决策树：

精度要求＞±1μm → 直线电机

负载＞5吨 → 液压缸/齿轮齿条

预算＜¥20,000 → 同步带/滚珠丝杠

需自锁 → 蜗轮蜗杆
