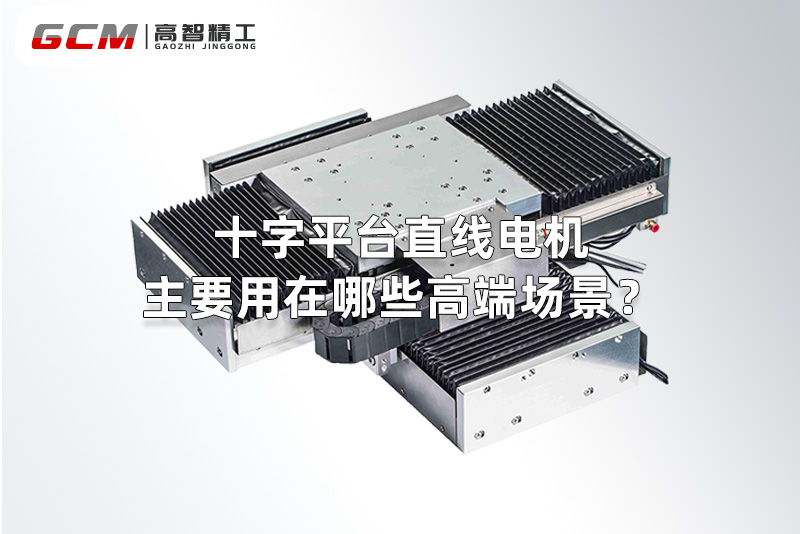

十字平台直线电机主要用在哪些高端场景？

“十字平台直线电机”= X 轴直线电机 + Y 轴直线电机叠加而成的二维直驱平台，无减速机、无丝杆，靠电磁力直接驱动负载在 XY 平面内高速、高精度移动。高智精工在 50 余条产线中发现，只要同时满足“高加速度、高定位精度、中长行程”三项指标，十字平台直线电机就会从可选变成必选。

一、激光微加工：玻璃通孔与 FPC 切割

激光对厚度 0.1 mm 玻璃进行 5 μm 微孔加工时，需要平台在 200 mm 行程内实现 2 g 加速度和 ±2 μm 轨迹跟踪。十字平台直线电机以 1 m/s 速度完成 S 形曲线扫描，孔径一致性提升 30 % 。

二、半导体 AOI：晶圆缺陷高速扫描

12 吋晶圆表面缺陷检测要求 0.5 μm 分辨率，平台扫描速度 800 mm/s。直线电机十字平台通过无铁芯设计，消除齿槽力，重复定位精度 ±0.5 μm，单枚晶圆扫描时间由 45 s 缩短至 28 s 。

三、3C 精密贴合：OLED 屏与背板对位

OLED 柔性屏贴合需在 300 mm × 300 mm 范围内完成 ±5 μm 对位。十字平台直线电机配纳米级光栅尺，实现 1 nm 闭环分辨率，贴合良率从 92 % 提升到 99.5 %。

四、生物医疗：微流控芯片点胶

在 PCR 微流控芯片点胶工位，点胶阀需在 150 mm × 150 mm 区域里以 0.3 mm 间距布 5000 个胶点。十字平台直线电机 500 mm/s 高速跳步，整板点胶时间 28 s，胶水浪费降低 15 %。

五、光学元件抛光：透镜环曲面修形

透镜抛光需平台在 400 mm 行程内保持 0.1 μm 级步进，传统丝杆因反向间隙无法实现闭环补偿。直线电机十字平台用无背隙直驱方案，面形误差 PV 值由 0.08 λ 降至 0.03 λ（λ=632.8 nm）。

六、科研级原子力显微镜：样品扫描台

原子力显微镜要求扫描台在 100 μm × 100 μm 范围内达到 0.1 nm 闭环分辨率。十字平台直线电机采用零磁滞无铁芯结构，噪声底 < 0.05 nm，满足原子级成像需求。

高智精工建议

• 行程 ≤ 500 mm、负载 ≤ 50 kg：选择无铁芯十字平台，零齿槽、低发热；

• 行程 ≥ 500 mm、需重载：采用有铁芯十字平台，推力密度高，但需加磁轨冷却；

• 洁净室或真空环境：磁轨全封闭、线圈真空兼容，满足 Class 1–100 级需求。

结语

十字平台直线电机把“高速 + 高精度 + 免维护”写进二维平面，一旦工艺窗口同时需要亚微米级定位和 1 m/s 以上速度，它就是不可替代的“运动中枢”。锁定上述六大场景，你的设备升级就已迈出关键一步。
