人形机器人关节 VS 直线电机，谁更省钱？

“到底是买人形机器人关节，还是继续用直线电机？”——这是每个自动化工程师在方案评审会上都会被追问的灵魂问题。高智精工作为两种技术的长期供应商，把价格拆开给你看。

一、BOM 透视：单轴到底花多少钱？

人形机器人关节（以 800 N 推力、100 mm 行程的直线关节为例）

• 无框力矩电机：￥2 200（国产）/￥3 800（进口）

• 行星滚柱丝杠：￥1 500（进口）/￥950（国产替代）

• 轴承+编码器+力传感器+驱动板：￥1 350

• 结构件+装配+测试：￥450

→ 合计：￥5 000～￥6 600 / 轴

直线电机（同推力、同行程平板型）

• 永磁磁轨（含铁芯）：￥1 800 / m × 0.2 m = ￥360

• 线圈滑块（含霍尔）：￥2 400

• 磁栅尺+读头：￥1 000

• 伺服驱动器：￥1 600

• 安装底板+线缆：￥300

→ 合计：￥5 660 / 轴

结论：单看 BOM，人形机器人关节在国产丝杠落地后已能与直线电机打平；若全部采用进口件，关节方案贵出 15%～20%。

二、量产曲线：十万台后谁降得快？

• 直线电机：磁轨冲压、线圈自动绕线工艺成熟，2023–2027 年预计年降本 8%～10%，十万台级时单轴可降至￥4 200。

• 人形机器人关节：行星滚柱丝杠目前依赖日欧，单件占关节成本 28.6%。随着绿的谐波、北特科技等国产线扩产，2026 年国产丝杠有望把关节总成本再砍掉 20%～25%，十万台级单轴降至￥3 800～￥4 300。

→ 当产量突破十万台，关节方案反而可能便宜 5%～10%。

三、生命周期账本：谁让后期更省钱？

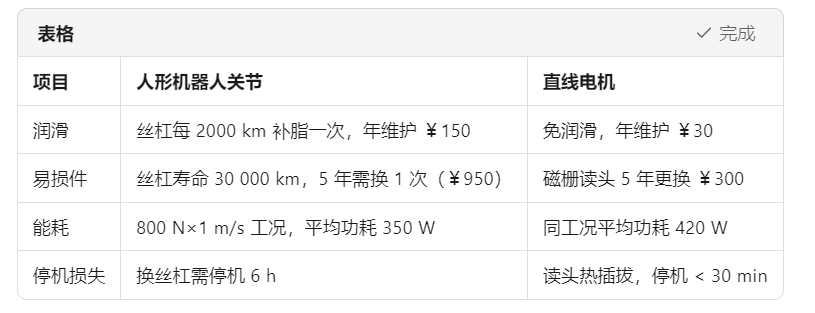

折算 5 年总拥有成本（TCO）：

• 关节方案：￥6 000（初购）+ ￥150×5 + ￥950 + 能耗差￥1 500 ≈ ￥8 650

• 直线电机：￥5 660（初购）+ ￥30×5 + ￥300 + 能耗差￥1 800 ≈ ￥7 910

差距约￥740，仅占初购价的 12%，基本打平。

四、隐藏成本：别忘了周边配套

• 关节方案需要额外的减速器库存、扭矩标定工站；

• 直线电机需定制磁栅防护罩、冷却风道，设计变更成本更高。

高智精工在 3C 客户案例中统计：若产线换型频率 > 2 次/年，直线电机的周边改造成本将反超关节方案￥500/轴。

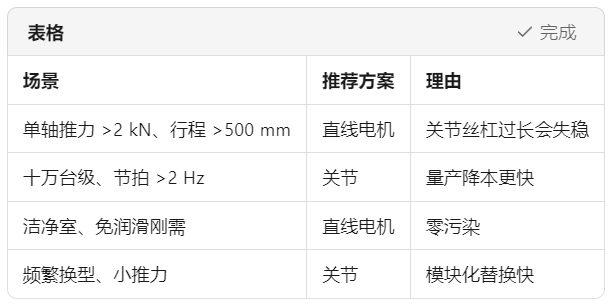

五、决策速查表

结语

高智精工认为：2024 年关节与直线电机的“成本交叉点”已经出现在 800 N-100 mm 这一档；随着国产丝杠放量，2026 年后关节方案有望在 1 kN 以内全面压倒直线电机。但真正的胜负手不是单价，而是你的产线节拍、换型频率与维护体系。与其纠结“谁更便宜”，不如先算清自己的 TCO 模型。高智精工作为直线电机领域的领先企业，致力于为客户提供高质量的产品和解决方案，满足不同行业的需求。www.dggcm.com
