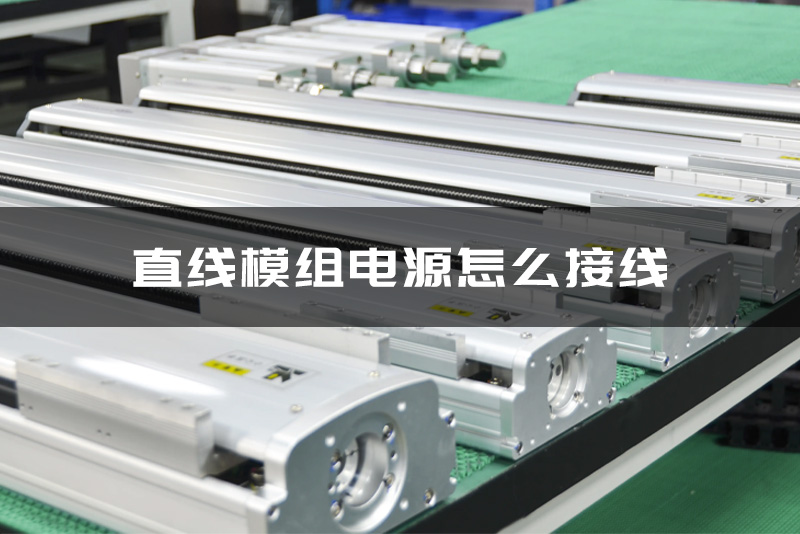

直线模组电源接线指南

一、接线前的准备工作

工具清单：

万用表（检测通断）、压线钳（端子压接）、绝缘胶带。

线缆规格：

电源线：截面积≥1.5mm²（持续电流＜10A）。

信号线：双绞屏蔽线（抗电磁干扰）。

二、标准接线步骤

电源连接：

将AC 220V输入接入驱动器L/N端子（相位自适应）。

PE端子必须接地（接地电阻＜4Ω）。

电机线连接：

U/V/W三相线按色标接入对应端子（红-U、蓝-V、黄-W）。

信号线连接：

编码器接口：26Pin航空插头（PIN1-+5V，PIN2-GND）。

控制信号：脉冲（PUL+/-）、方向（DIR+/-）差分输入。

三、安全规范与常见问题

禁止操作：

带电插拔接头、未接地运行、超规格负载测试。

故障排查：

电机抖动：检查U/V/W相序是否正确。

编码器报警：检测屏蔽层是否单点接地。

四、高智精工增值服务

定制线束：提供防水/耐高温专用连接器（IP67等级）。

远程指导：工程师视频连线辅助接线（7×24小时响应）。
