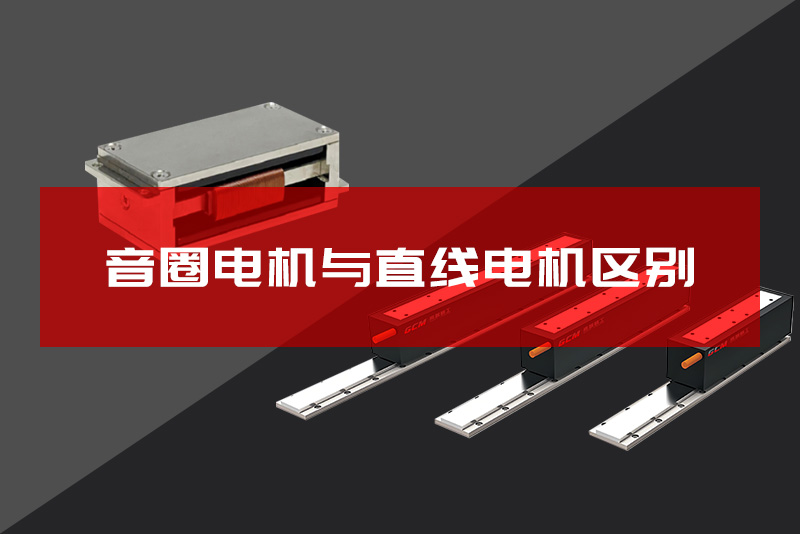

音圈电机与直线电机区别详解

在工业自动化、精密制造及医疗设备等领域，直驱电机技术因高精度、高效率等优势被广泛应用。音圈电机（Voice Coil Motor, VCM）与直线电机（Linear Motor）作为两种典型的直驱动力装置，常因功能相似而被混淆。本文从 结构原理、性能参数、应用场景 等维度全面对比二者差异，并给出选型建议，帮助企业精准匹配需求。


一、核心结构与工作原理差异

1.     音圈电机（VCM）

o   结构：由永磁体、线圈及弹簧复位机构组成，结构简单紧凑，无机械传动部件。

o   原理：基于洛伦兹力原理，线圈通电后在磁场中产生直线推力，通常为短行程往复运动（<50mm），依赖弹簧或外力复位。

o   典型应用：光学对焦（如手机摄像头）、精密阀门控制、微型机器人关节等。

2.    直线电机（Linear Motor）

o   结构：由定子（磁轨）与动子（线圈组）构成，分为有铁芯、无铁芯、U型槽等类型，支持长行程运动（可达数十米）。

o   原理：通过电磁感应直接将电能转化为直线动能，无需齿轮、丝杠等中间传动机构，运动连续且无接触。

o   典型应用：数控机床、半导体晶圆搬运、物流分拣系统、3C电子高速贴片机等。


二、性能参数对比

参数

音圈电机

直线电机

运动行程

短行程（通常<50mm）

长行程（可达100米以上）

精度

微米级（±1μm）

纳米级（±0.1μm，闭环控制）

速度/加速度

高加速度（可达50G）

高速（5m/s）、高加速度（10G）

推力

较小（通常<500N）

大推力（可达数万牛）

寿命

较高（无摩擦设计）

极高（无接触磨损）

成本

低（结构简单）

较高（磁轨与控制系统复杂）


三、应用场景选择指南

1. 音圈电机适用场景

· 短行程高频往复运动：如镜头自动对焦、激光切割头微调。

· 轻负载精密控制：医疗注射泵流量调节、精密仪器阀门开合。

· 空间受限场景：消费电子、微型自动化设备。

2. 直线电机核心优势场景

·长行程高精度定位：
半导体光刻机晶圆台、PCB钻孔机，依赖直线电机纳米级定位与多轴联动能力。

·高速高负载搬运：
汽车焊装线机器人滑台、锂电池极片分切机，需承受100kg以上负载并保持2m/s高速运行。

· 严苛环境适应性：
采用全封闭设计的GCM直线电机模组，可在无尘室、真空、高低温环境下稳定工作，满足锂电、光伏行业需求。


四、选型关键考量因素

1.     运动需求：

o   行程＜50mm且需高频启停 → 优选音圈电机；

o   行程＞100mm且需连续运动 → 直线电机。

2.    精度与稳定性：

o   直线电机闭环控制（光栅/磁栅反馈）可实现纳米级重复定位，适合精密加工；

o   音圈电机开环控制成本低，但长期稳定性较弱。

3.    成本与维护：

o   音圈电机初始投入低，但负载能力有限；

o   直线电机初期成本高，但寿命长、综合运维成本低。


五、GCM高智精工直线电机解决方案

作为专业直线电机厂家，GCM高智精工针对不同行业需求提供定制化产品：

·高性价比基础款：适用于物流分拣、通用自动化设备，成本降低30%；

·高精度光栅闭环款：适配半导体、光学检测设备，定位精度±0.1μm；

·防爆/耐腐蚀特种款：满足锂电、化工行业安全标准。


六、总结

音圈电机与直线电机在结构、性能与适用场景上存在显著差异：

·        音圈电机：轻量化、低成本，适合短行程精密微动；

·        直线电机：高精度、长寿命，胜任高速重载复杂场景。

企业应根据 负载、行程、精度、环境 等需求选择，GCM高智精工提供从选型咨询、定制开发到售后支持的全链路服务，助力客户降本增效。

立即咨询GCM直线电机厂家，获取专属解决方案！
